用意する物
- タコラッチ・ミニ,1個
- Grove防水温度センサー,1個
- PC,1台
- 蒸留実験器具,一式
活動
タコラッチ・ミニの防水温度センサーを使うと、蒸留中の温度変化をグラフで見ることができます。
** ■タコラッチ・ミニの準備 **

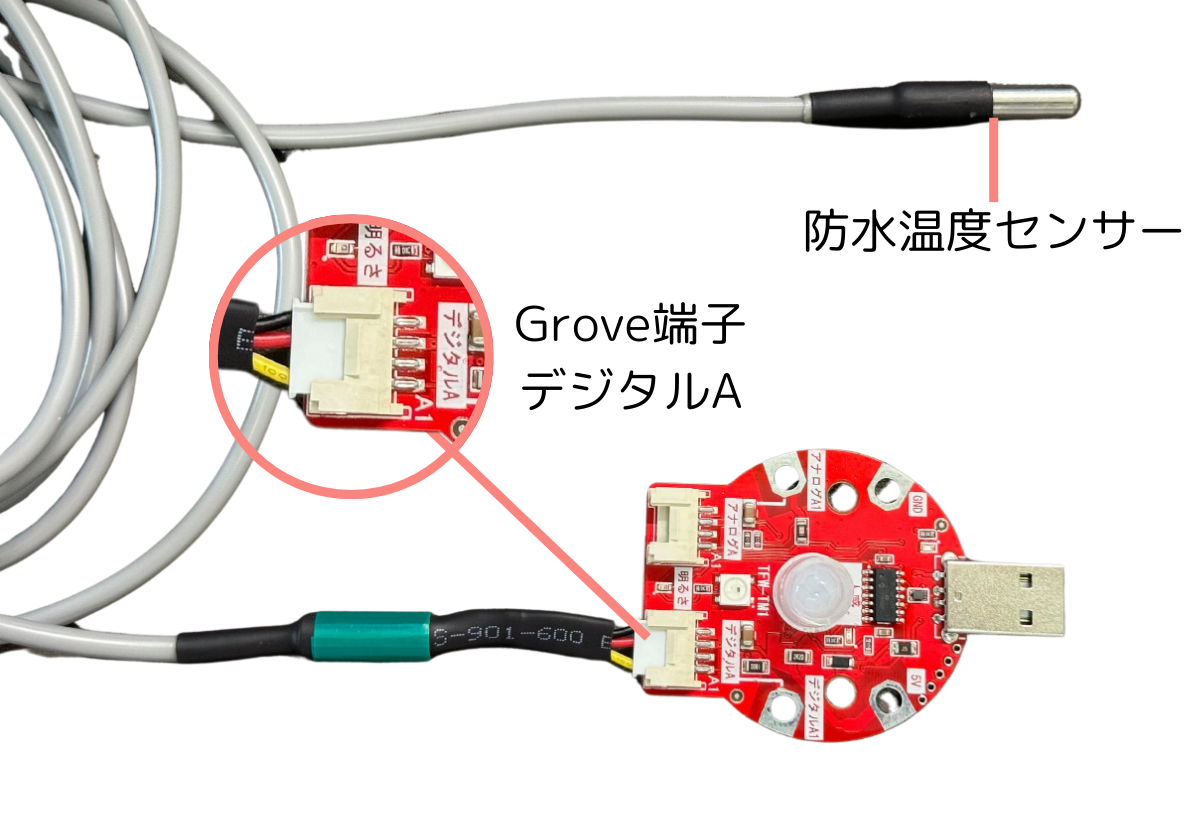

- 防水温度センサーをGrove端子の「デジタルA」に差し込む。
- タコラッチ・ミニのUSBケーブルを使用するタブレットやPCに接続する

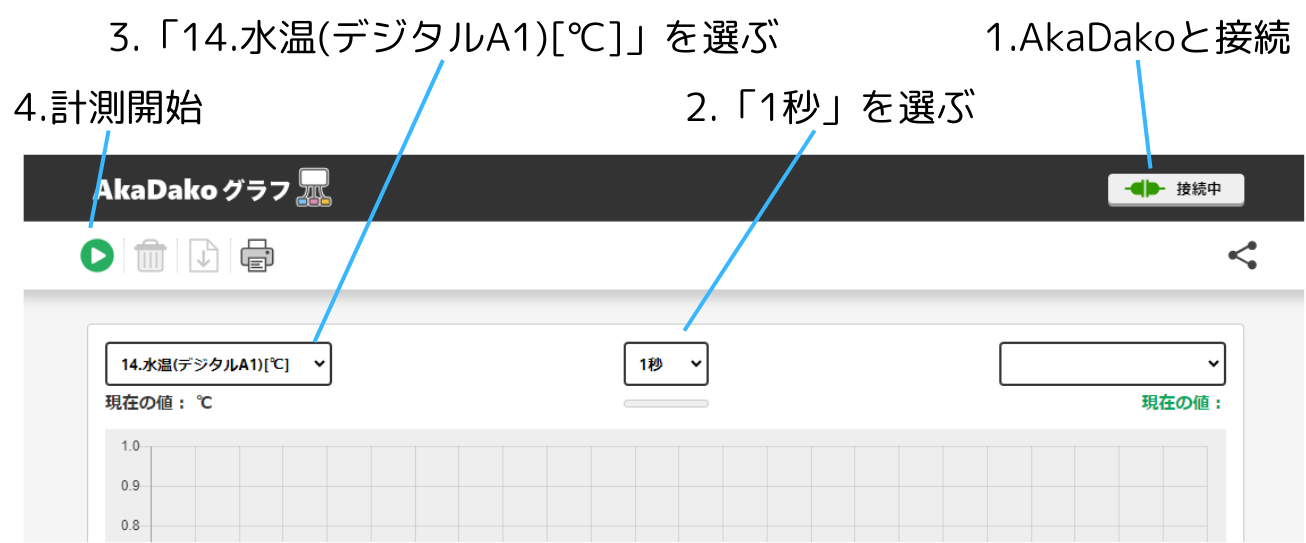

- アプリを起動。
- 右上の「接続する」をクリック。
- グラフ左上のセレクターで「14.水温(デジタルA1)」を選択。
- グラフ中央上のセレクターで計測の間隔を「1秒」にする。
** ■実験環境準備 **

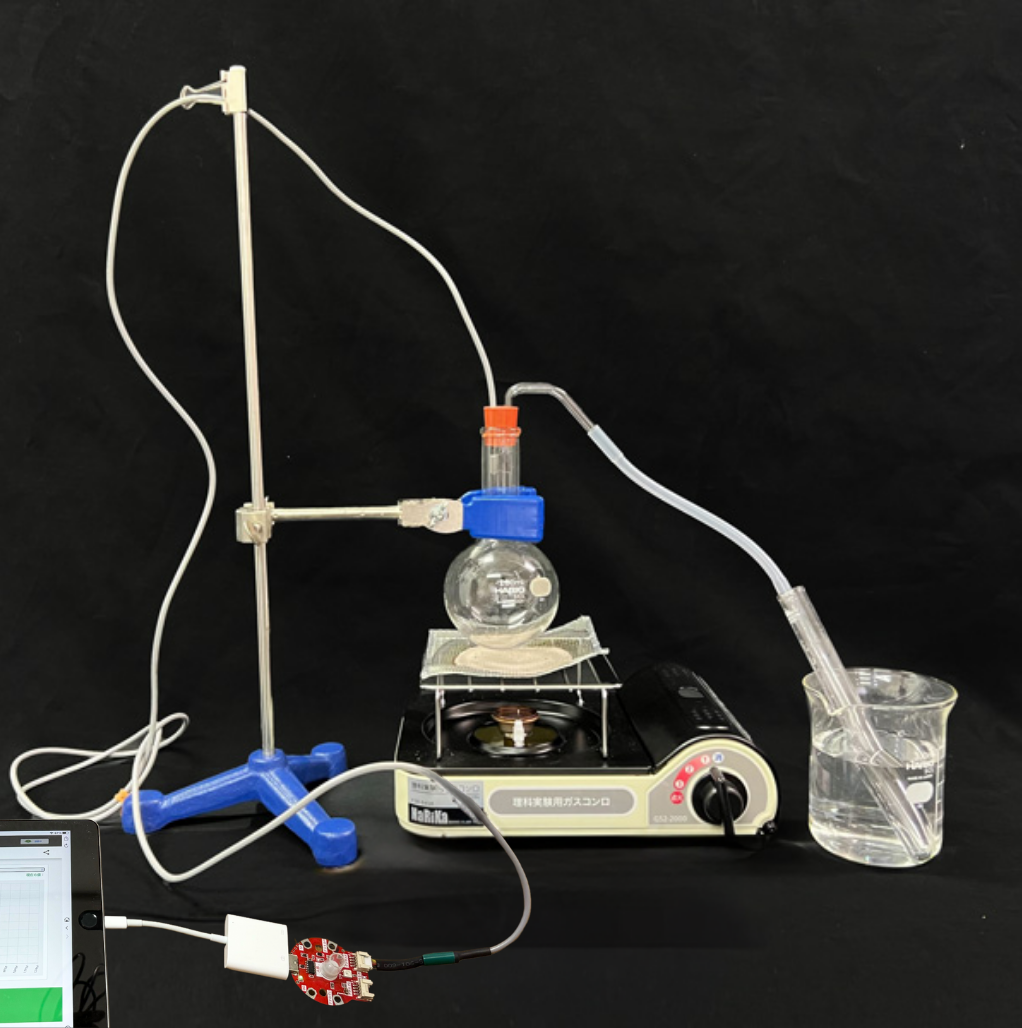

- 教科書の記載に従って、実験装置をつくる。
- 棒温度計を組み込む箇所に、棒温度計の代わりに防水温度センサーを入れる。
** ■実験の手順 **
- グラフアプリの「スタート(緑の▶)」をクリック。
- ガスコンロの火をつける。

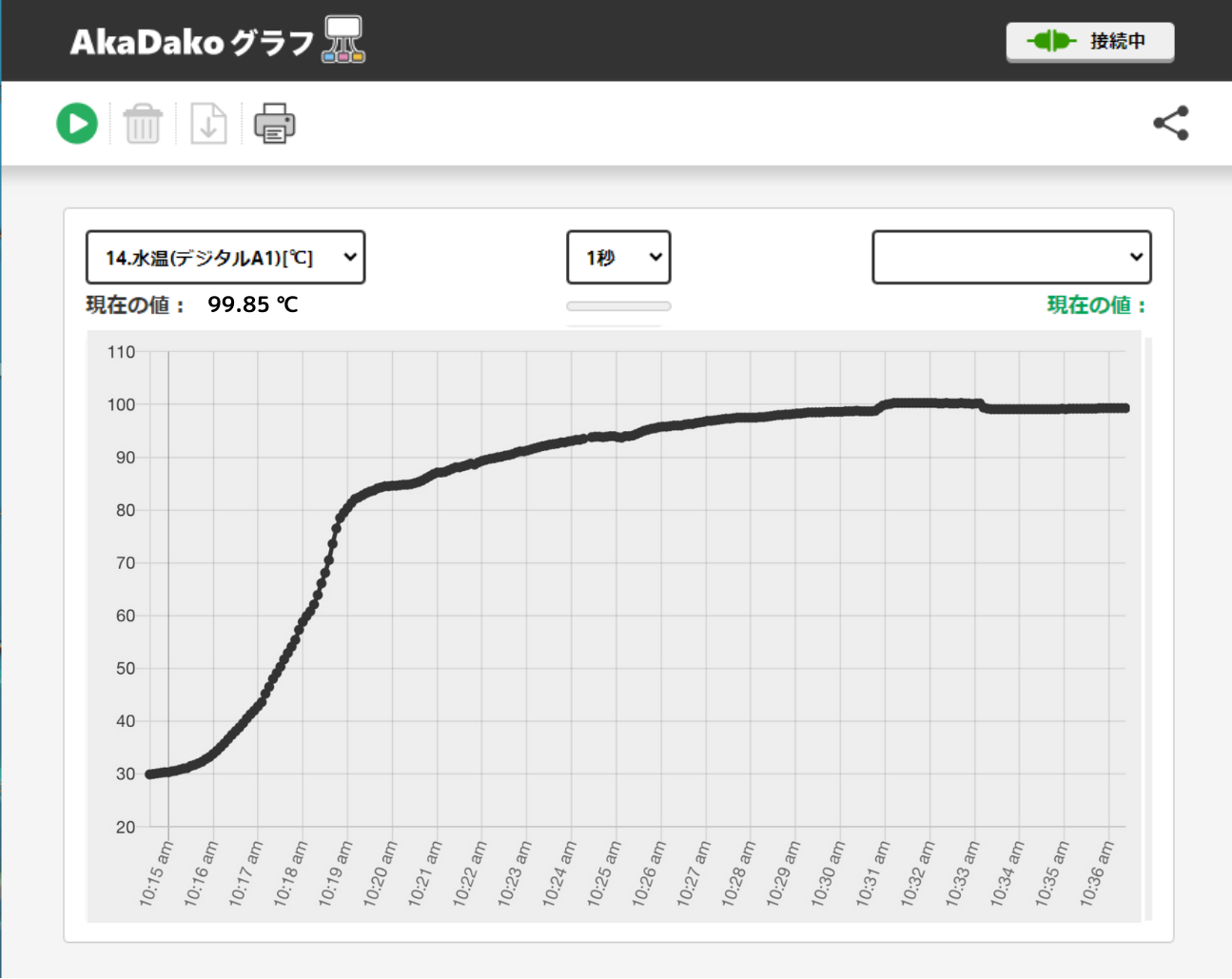

- わかりやすい結果が出たら、スクリーンキャプチャを撮る。
- その他、教科書に書かれている実験手順に従う。
** ■実験後のデータ整理 **
- グラフアプリの結果画面のスクリーンキャプチャを、班のメンバーと共有する。
- 普段学級で使っているツール(GoogleドキュメントやMicrosoft Word などスクリーンキャプチャを貼り付けられるツール)を使用して整理をする。(個人または、共有シートでまとめる。)
先生へ
** ■本実験の位置付け **
- この実験は、中学校学習指導要領に記載されている1分野の内容「物質の融点と沸点」に関する学習を想定しています。
- この学習では、「物質は融点や沸点を境に状態が変化することを知るとともに，混合物を加熱する実験を行い，沸点の違いによって物質の分離ができることを 見いだして理解すること」を学習します。
- 一般的には、棒温度計の温度を目視し記録してグラフを描きますが、AkaDako探究ツールなら、温度のグラフをリアルタイムで確認することができます。
** ■AkaDako探究ツールを使うメリット **
- 温度の変化をリアルタイムで可視化することができる。
** ■授業を行うに当たっての留意事項 **
- 防水温度センサーのケーブルが火に当たらないように設置してください。
** ■必要なGIGA端末の技能 **
- 実験の結果を共有ツールを使って、班や全体で共有する。
- スクリーンキャプチャを撮る。
- スクリーンキャプチャで撮った写真を表にまとめる(例えば、GoogleドキュメントやMicrsoft Word)
** ■関連する学習指導要領解説の記載 **
** ■関連する各教科書での指導計画 **
